基本参数

1. • 工作电压：DC9V-DC36V

2. • 外形尺寸：90mm*38mm*25mm

3. • 工作电流：<=3A(建议使用电源3A或以上)

4. • 驱动能力：24V/3A

5. • 正反转限位控制

6. • 15.6KHZ的PWM模式输出

7. • 3键433遥控控制

8. • 内置可调节电机最大运行PWM占空比旋钮


接口定义

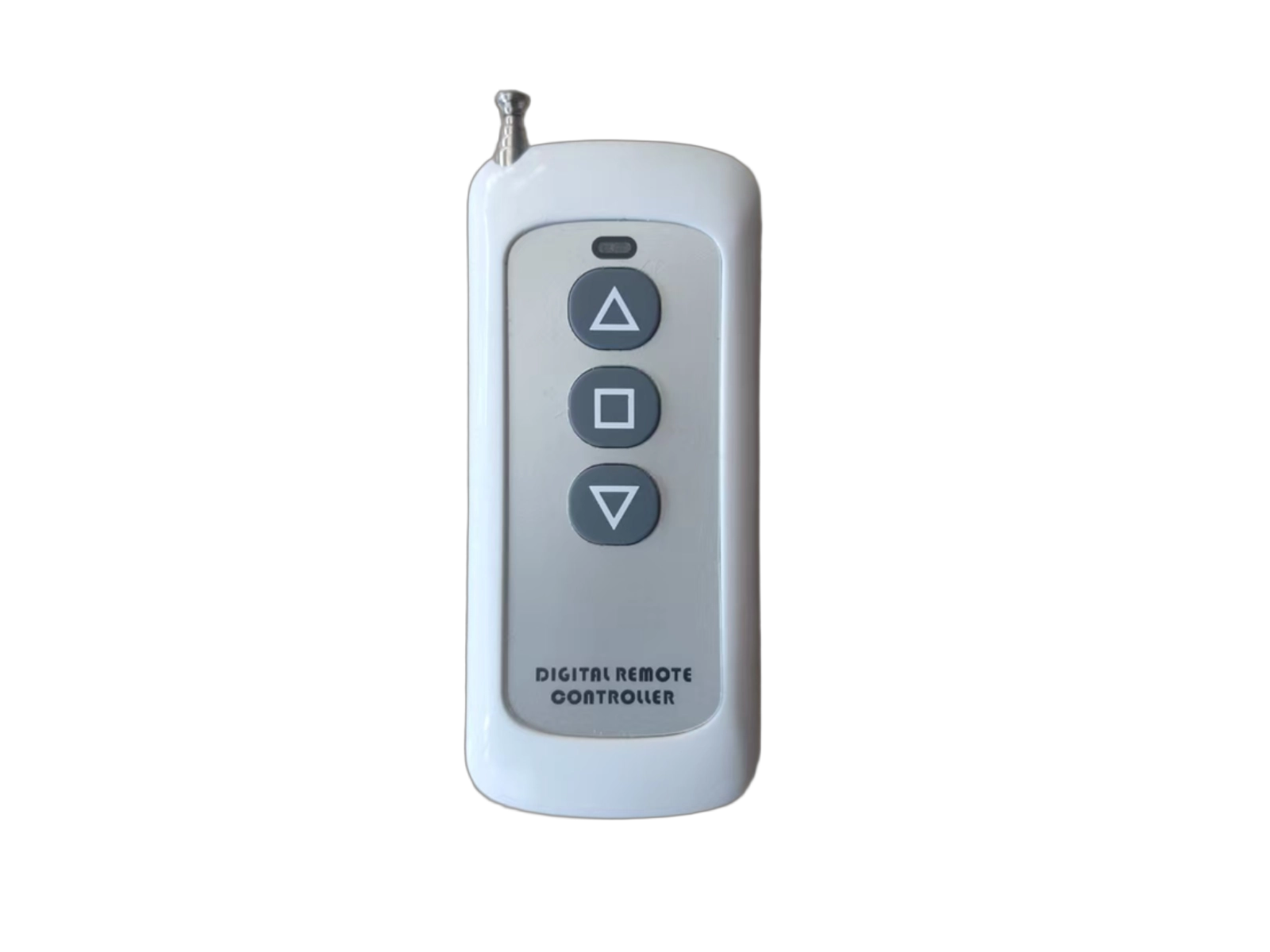

遥控说明

使用3键433遥控，3个按键分别对应电机正转、电机停止、电机反转。

遥控配对

默认遥控已完成配对。若需重新配对，按照“配对说明”进行配对操作。配对完成后按照需求接线并上电，即可通过遥控对电机进行控制。

1. • 1.正常状态：控制器上电后进入正常状态，指示灯以每4秒闪烁一次运行。长按板载按键3秒后进行配对操作，长按板载按键10秒后清除配对信息，需要重新配对。


2. • 2.学习状态：进入配对流程时，指示灯以每秒闪烁5次运行。长按遥控按钮，直到指示灯变为每秒闪烁1次时，表示收到遥控器配对信息，若控制器已存储此遥控器识别码，跳出配对流程进入正常状态，当不存在此遥控器识别码时进入确认状态。


3. • 3.确认状态：进入确认状态时，指示灯以每秒闪烁1次运行。点击遥控器任一按键，若控制器识别到遥控器按键码，并与学习状态收到的遥控器识别码为同一遥控器，则保存此遥控器识别码，退出配对流程回到正常状态。若按键码与识别码不为同一遥控器，则直接退出配对流程回到正常状态。


4. • 4.控制器可存储4个遥控器识别码，及最多可用4个遥控器同时遥控一个控制器，每次存储的遥控识别码会覆盖掉最老存储的遥控器识别码。若配对完成之后，可重新上电，查看是否配对成功，若配对识别，可重新按照流程进行配对操作。
