本模块为1路遥控舵机控制模块。通过1个433遥控控制一个180°舵机在设定角度和0°间往返运动。

基本参数

1. • 工作电压：DC5V

2. • 外形尺寸：50mm*35mm

3. • 工作电流：<=100mA(根据舵机功耗选择电源)

4. • 驱动能力：5V/1A

5. • 舵机往返运动控制

6. • 舵机角度调节旋钮

7. • 仅适用于180°舵机，例：SG90


遥控配对

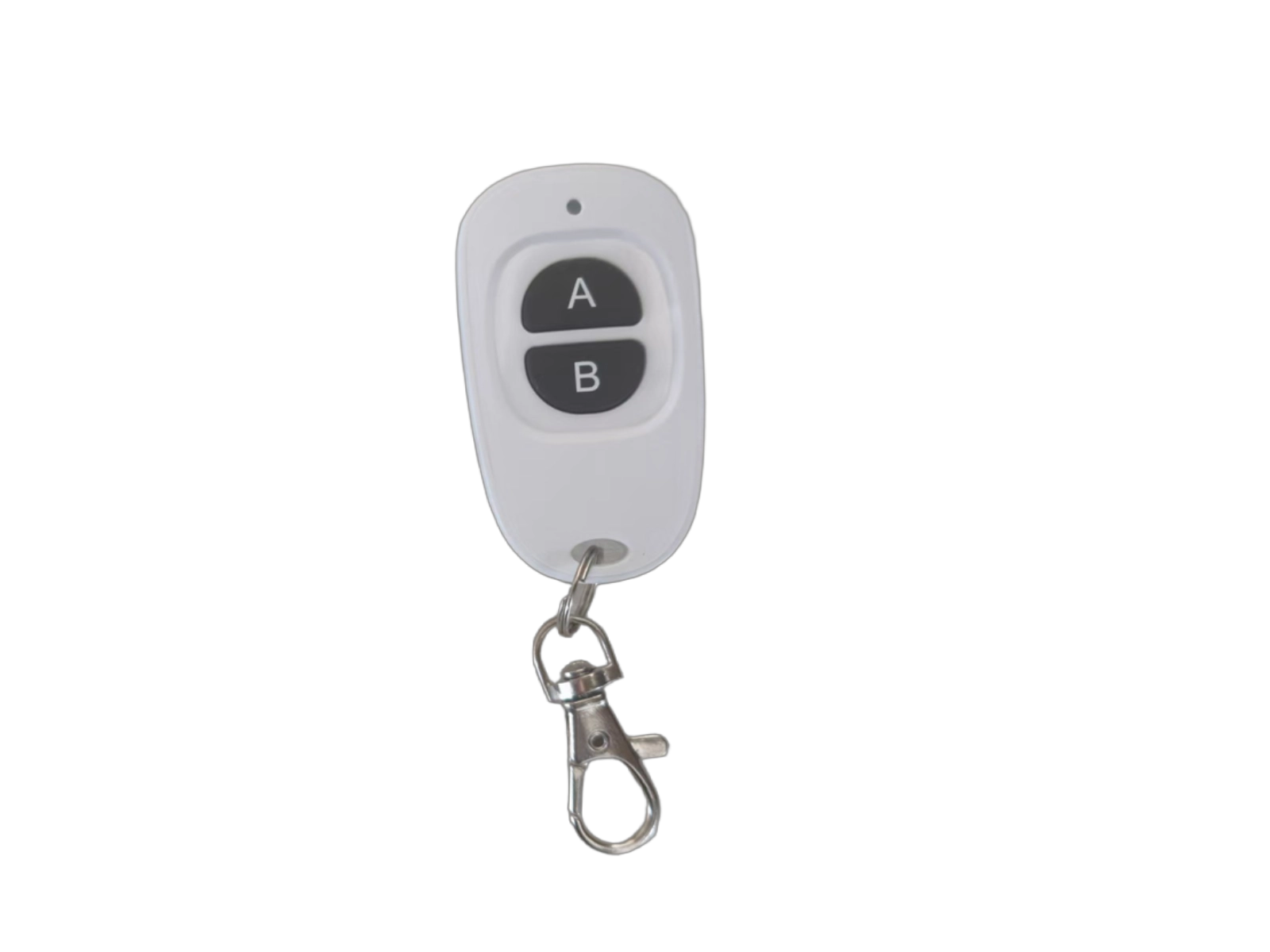

默认遥控已完成配对。若需重新配对，按照“配对说明”进行配对操作。配对完成后按照需求接线并上电，即可通过遥控对电机进行控制。

1. • 1.正常状态：控制器上电后进入正常状态，指示灯以每4秒闪烁一次运行。长按板载按键3秒后进行配对操作，长按板载按键10秒后清除配对信息，需要重新配对。


2. • 2.学习状态：进入配对流程时，指示灯以每秒闪烁5次运行。长按遥控按钮，直到指示灯变为每秒闪烁1次时，表示收到遥控器配对信息，若控制器已存储此遥控器识别码，跳出配对流程进入正常状态，当不存在此遥控器识别码时进入确认状态。


3. • 3.确认状态：进入确认状态时，指示灯以每秒闪烁1次运行。点击遥控器任一按键，若控制器识别到遥控器按键码，并与学习状态收到的遥控器识别码为同一遥控器，则保存此遥控器识别码，退出配对流程回到正常状态。若按键码与识别码不为同一遥控器，则直接退出配对流程回到正常状态。


4. • 4.控制器可存储4个遥控器识别码，及最多可用4个遥控器同时遥控一个控制器，每次存储的遥控识别码会覆盖掉最老存储的遥控器识别码。若配对完成之后，可重新上电，查看是否配对成功，若配对识别，可重新按照流程进行配对操作。
